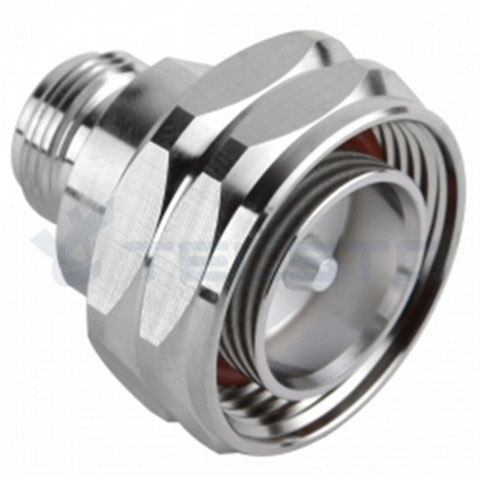

Adaptara ea N ho ea ho Din ea Male Setšoantšo se Hlahisitsoeng

Adaptara ea N ea Motšehali ho ea ho Din ea Male

Sebaka sa Tšimoloho:Shanghai, Chaena (Naha e Kholo)

Lebitso la Letšoao:Telsto

Nomoro ea Mohlala:TEL-DINM.NF.AT

Mofuta:Sehokelo sa 7/16

Kopo: RF

Bong:Monna

Sehokelo:Sehokelo sa basali sa N

Bong:Mosadi

Romella imeile ho rona

Tlhaloso

Litlhaloso

Tšehetso ea Sehlahisoa

Adaptara ea Telsto RF e na le maqhubu a sebetsang a DC-6 GHz, e fana ka ts'ebetso e ntle ea VSWR le modulation ea Low Passive Inter. Sena se etsa hore e lokele ho sebelisoa liteisheneng tsa motheo tsa selefounu, litsamaisong tsa antenna tse ajoang (DAS) le lits'ebetsong tsa selefounu tse nyane.

Adapter ea 7 16 DIN Male to N Female ke sehokelo sa RF se nang le matla a phahameng se sebelisoang haholo lits'ebetsong tsa antenna kapa liteisheneng tsa motheo tse fanang ka ts'ebetso e betere mabapi le tšitiso le ho haneloa ha li-intermodulation.

Sekhahla sa Maqhubu	DC-6GHz
Lebitso la sehlahisoa	Adaptara ea 7 16 DIN ea Male ho ea ho N ea Basali
VSWR	≤1.15
Ho se sireletsehe	50ohm
Matla	500W
Thepa	Koporo
Mocheso (℃)	-30~+65
Dregree ea Tšireletso	IP65
Boholo (mm)	21*47
Tekanyo ea tšireletso	IP65
Sephutheloana	Lebokose le le leng kapa mokotlana oa bubble
PIM(IM3)	≤-150dBc@2×43dBm

Sehlahisoa	Tlhaloso	Karolo ea Karolo.
Adaptara ea RF	Adaptara ea Basali ho ea ho ea ho ea 4.3-10	TEL-4310F.DINF-AT
	Adaptara ea banna ea 4.3-10 ea basali ho ea ho ea banna	TEL-4310F.DINM-AT
	Adaptara ea banna ea 4.3-10 ho isa ho N	TEL-4310F.NM-AT
	Adaptara ea 4.3-10 ea Banna ho ea ho Din ea Basali	TEL-4310M.DINF-AT
	Adaptara ea Male ho ea ho Din ea Male ea 4.3-10	TEL-4310M.DINM-AT
	Adaptara ea 4.3-10 ea Banna ho ea ho N ea Basali	TEL-4310M.NF-AT
	Adaptara ea Angle e Nepahetseng ea Din ea Motšehali ho ea ho Din ea Male	TEL-DINF.DINMA-AT
	Adaptara ea N ea Motšehali ho ea ho Din ea Male	TEL-NF.DINM-AT
	Adaptara ea N ho ea ho N ea Basali	TEL-NF.NF-AT
	Adaptara ea N ea Male ho ea ho Din ea Basali	TEL-NM.DINF-AT
	Adaptara ea N ea Male ho ea ho Din ea Male	TEL-NM.DINM-AT
	Adaptara ea N ea Banna ho ea ho N ea Basali	TEL-NM.NF-AT
	Adaptara ea Angle e Nepahetseng ea N Male ho ea ho N Male	TEL-NM.NMA.AT
	Adaptara ea N ho ea ho N ea Male	TEL-NM.NM-AT
	Adaptara ea Angle e Nepahetseng ea 4.3-10 ea Basali ho isa ho 4.3-10 ea Banna	TEL-4310F.4310MA-AT
	Adaptara ea RF ea DIN ea Motšehali ho ea ho Din ea Male ea Angle e Letona	TEL-DINF.DINMA-AT
	Adaptara ea RF ea N ea Basali ba N ho ea ho ba Basali ba N	TEL-NFA.NF-AT
	Adaptara ea Basali ea N ho isa ho 4.3-10	TEL-NM.4310F-AT
	Adaptara ea Angle e Nepahetseng ea N ho ea ho N ea Basali	TEL-NM.NFA-AT

Tšebeletso

Re kgwebo e ikemiseditseng ho fa bareki ditshebeletso le dihlahiswa tsa boleng bo hodimo. Tshebeletso ya rona e akaretsa mefuta e mengata ya dihlahiswa tsa elektroniki le disebediswa tse ding.
Lefapha la rona la taolo ea boleng le litekanyetso tsa tlhahlobo ea mokha oa boraro li netefatsa hore lihlahisoa tsohle tseo re fanang ka tsona li hlahlobiloe ka thata pele li romelloa. Bakeng sa lihlahisoa tse ngata, tse kang li-shaft jumpers le likarolo tse sa sebetseng, re entse liteko tsa 100% ho netefatsa hore ts'ebetso ea tsona e fihla maemong a holimo ka ho fetisisa.
E le ho thusa bareki ho utloisisa lihlahisoa tsa rona hamolemo, re fana ka disampole tsa mahala. Ho phaella moo, re boetse re thabetse ho tšehetsa bareki ho nts'etsapele lihlahisoa tse ncha hammoho le ho ba thusa ho nts'etsapele limmaraka tsa lehae. Tšebeletso ea rona e ikhethileng e ka fana ka litharollo tse ikhethileng ho latela litlhoko tse itseng tsa bareki.
Khamphani ea rona e 'nile ea ikemisetsa ho fa bareki lihlahisoa le litšebeletso tsa boleng bo holimo le ho theha tšebelisano-'moho ea nako e telele le bareki. Sepheo sa rona ke ho ba molekane oa hau ea tšepahalang le ho u fa tšehetso le lits'ebeletso tse felletseng masimong 'ohle.
Haeba o batla mofani oa thepa ea tšepahalang, re lumela hore lihlahisoa le litšebeletso tsa rona li tla khotsofatsa litlhoko tsa hau. Ka kopo ikopanye le sehlopha sa rona sa litšebeletso tsa bareki ho ithuta haholoanyane ka lihlahisoa le litšebeletso tsa rona.

Tse amanang

E fetileng: Adaptara ea RF coaxial 7/16 DIN e tšehali ho ea ho DIN e tona ka lehlakoreng le letona

E 'ngoe: Sehokelo sa Adaptara sa RF Coaxial N Female ho isa ho N Female

TEL-NF.DINM-AT03

Mohlala:TEL-NF.DINM-AT

Tlhaloso

Adaptara ea N ea Motšehali ho ea ho DIN 7/16 ea Banna

Lisebelisoa le ho betla
Ho ikopanya le setsi	Sekoahelo sa koporo / silevera
Sesebelisoa sa ho sireletsa	PTFE
Mokhanni oa 'Mele le oa Kantle	Koporo / motsoako o kopantsoeng o manehiloeng ka motsoako o tharo
Gasket	Rabara ea Silicone
Litšobotsi tsa Motlakase
Litšobotsi tsa Impedance	50 Ohm
Sekhahla sa Maqhubu	DC~3 GHz
Khanyetso ea ho kenya mocheso	≥5000MΩ
Matla a Dielectric	≥2500 V rms
Khanyetso ea ho ikopanya le setsi	≤0.4 mΩ
Khanyetso ea ho kopana le kantle	≤1.55 mΩ
Tahlehelo ea ho Kena	≤0.15dB@3GHz
VSWR	≤1.1@-3.0GHz
Mefuta ea mocheso	-40~85℃
PIM dBc(2×20W)	≤-160 dBc(2×20W)
Ha e kenele metsi	IP67

Litaelo tsa ho kenya N kapa 7 / 16 kapa 4310 1 / 2″ cable e tenyetsehang haholo

Sebopeho sa sehokelo: (Setšoantšo sa 1)
A. nate e ka pele
B. nate ea mokokotlo
C. gasket

Litaelo tsa ho kenya001

Litekanyo tsa ho hlobola li bontšitsoe setšoantšong (Setšoantšo sa 2), tlhokomelo e lokela ho lefshoa ha ho hlobola:
1. Karolo e ka hodimo ya mokhanni wa ka hare e lokela ho ba le di-chamfere.
2. Tlosa litšila tse kang sekala sa koporo le burr karolong e ka holimo ea thapo.

Litaelo tsa ho kenya002

Ho kopanya karolo ea ho koala: Sebeletsa karolo ea ho koala ka har'a conductor e ka ntle ea thapo joalokaha ho bontšitsoe setšoantšong (Setšoantšo sa 3).

Litaelo tsa ho kenya003

Ho kopanya nate ea mokokotlo (Setšoantšo sa 3).

Litaelo tsa ho kenya004

Kopanya nate e ka pele le e ka morao ka ho e kurufetsa joalokaha ho bontšitsoe setšoantšong (Litšoantšo(5)
1. Pele o kurufetsa, tlotsa lera la mafura a tlotsang hodima o-ring.
2. Boloka nate e ka morao le thapo di sa sisinyehe, Korola mmele wa khetla e ka sehloohong mmeleng wa khetla e ka morao. Korola mmele wa khetla e ka sehloohong mmeleng wa khetla e ka morao o sebedisa sepanere sa tshepe. Ho kopanya ho fedile.

Litaelo tsa ho kenya005
