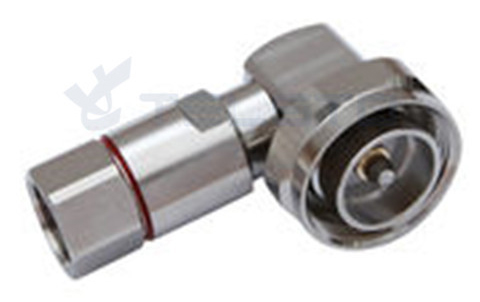

Sehokelo sa DIN Male Right Angle sa 1/2″ thapo e tenyetsehang ea RF
Telsto RF Connector e na le maqhubu a ts'ebetso a DC-6 GHz, e fana ka ts'ebetso e ntle ea VSWR le modulation ea Low Passive Inter. Sena se etsa hore e lokele ho sebelisoa liteisheneng tsa mehala ea cellular, li-antenna tse ajoang (DAS) le lits'ebetso tse nyane tsa lisele.
Likarolo Le Melemo
● IMD e tlaase le VSWR e tlaase e fana ka ts'ebetso e ntlafetseng ea tsamaiso.
● Moqapi oa ho iketsetsa mollo o tiisa hore ho be bonolo ho kenya lisebelisoa ka sesebelisoa se tloaelehileng sa letsoho.
● Gasket e kopantsoeng esale pele e sireletsa lerōle (P67) le metsi (IP67).
● Bronze/Ag plated center conductor le Brass / Tri-alloy plated out conductor e fana ka conductivity e phahameng le ho hanyetsa kutu.
Lisebelisoa
Lihlahisoa tsa rona ke lihlahisoa tse sebetsang hantle haholo tse sebelisoang meahong ea mehala e se nang mohala, ts'ireletso ea lehalima ea setsi, sathelaete, puisano, sistimi ea antenna le likarolo tse ling. Li na le ts'ebetso e ntle haholo le ts'epahalo 'me li ka fihlela litlhoko tsa lits'ebetso tse fapaneng.
1. Bakeng sa lisebelisoa tsa lisebelisoa tse se nang mohala le tšireletso ea lehalima ea setsi sa setsi, lihlahisoa tsa rona li sebelisa theknoloji e tsoetseng pele le lisebelisoa, tse ka fanang ka tšireletso e babatsehang ea lehalima le bokhoni ba ho thibela ho kena-kenana le ho thibela ts'ebetso, le ho netefatsa ts'ebetso e tloaelehileng ea seteishene sa setsi le botsitso ba puisano. Ka nako e ts'oanang, lihlahisoa tsa rona li na le moralo o sebetsang hantle oa ho senya mocheso le ts'ebetso e tlaase ea lerata, e ka ntlafatsang bophelo ba tšebeletso le botsitso ba ts'ebetso ea lisebelisoa le ho fokotsa litšenyehelo tsa tlhokomelo.
2. Bakeng sa litsamaiso tsa sathelaete le tsa puisano, lihlahisoa tsa rona li na le litšobotsi tse babatsehang tse kang karabelo e phahameng ea maqhubu le coefficient e tlaase ea lerata, 'me e ka fana ka phetisetso e tsitsitseng, ea lebelo le phahameng le boleng ba boleng bo phahameng le kamohelo. Ho feta moo, lihlahisoa tsa rona li boetse li sebelisa mekhoa e mengata ea ts'ireletso, e kang tšireletso ea overvoltage le tšireletso e feteletseng ea mocheso, ho netefatsa polokeho le botsitso ba lisebelisoa.
3. Mabapi le tsamaiso ea li-antenna, lihlahisoa tsa rona li sebelisa theknoloji e phahameng ea ho etsa thepa le lisebelisoa tsa boleng bo phahameng, tse ka fanang ka ts'ebetso e ntle ea mahlaseli le bokhoni ba ho amohela lipontšo, 'me li ka finyella litlhoko tsa maemo a fapaneng a kopo. Ka nako e ts'oanang, lihlahisoa tsa rona le tsona li bobebe, li tiile, li bonolo ho li kenya, 'me li ka kenngoa le ho sebelisoa habonolo.
4. Sehlahisoa sa rona ke sehlahisoa sa setsebi se nang le mesebetsi e feletseng, ts'ebetso e babatsehang le ho tšepahala ho phahameng. E sebelisoa haholo meahong ea mehala e se nang mohala, ts'ireletso ea lehalima ea setsi, sathelaete, puisano, sistimi ea antenna le masimo a mang. E ka fa basebelisi ts'ebetso e ntle haholo le ts'ebeletso e tsitsitseng. Ke khetho ea hau e loketseng
| Sehlahisoa | Tlhaloso | Karolo No. |
| Mofuta oa 7/16 oa DIN | DIN Sehokelo sa Basali sa 1/2" thapo ea RF e tenyetsehang | TEL-DINF.12-RFC |
| DIN Sehokelo sa Basali bakeng sa 1/2" thapo ea RF e feto-fetohang haholo | TEL-DINF.12S-RFC | |
| DIN Sehokedi sa Basadi sa 1-1/4" thapo ya RF e tenyetsehang | TEL-DINF.114-RFC | |
| DIN Sehokedi sa basadi sa 1-5/8" thapo ya RF e tenyetsehang | TEL-DINF.158-RFC | |
| Sehokelo sa DIN Female angle Right sa 1/2" thapo e tenyetsehang ea RF | TEL-DINFA.12-RFC | |
| Sehokelo sa DIN Female angle Right sa 1/2" Super flexible RF cable | TEL-DINFA.12S-RFC | |
| DIN Sehokelo sa banna bakeng sa thapo ea RF e feto-fetohang ea 1/2". | TEL-DINM.12-RFC | |
| DIN Sehokelo sa banna bakeng sa 1/2" thapo ea RF e feto-fetohang haholo | TEL-DINM.12S-RFC | |
| DIN Sehokelo sa Basali bakeng sa 7/8" coaxial RF cable | TEL-DINF.78-RFC | |
| DIN Sehokelo sa banna bakeng sa 7/8" coaxial RF cable | TEL-DINM.78-RFC | |
| DIN Sehokelo sa banna bakeng sa thapo ea RF e feto-fetohang ea 1-1/4". | TEL-DINM.114-RFC | |
| Mofuta oa N | N Sehokelo sa basali sa 1/2" thapo e tenyetsehang ea RF | TEL-NF.12-RFC |
| N Sehokelo sa basali sa 1/2" Super flexible RF cable | TEL-NF.12S-RFC | |
| N Sehokelo sa Angle sa Basali bakeng sa thapo ea RF e feto-fetohang ea 1/2". | TEL-NFA.12-RFC | |
| N Sehokelo sa Angle sa Basali bakeng sa thapo ea 1/2" Super flexible RF | TEL-NFA.12S-RFC | |
| N Sehokelo sa monna sa 1/2" thapo e fetofetohang ea RF | TEL-NM.12-RFC | |
| N Sehokelo sa monna bakeng sa 1/2" thapo ea RF e feto-fetohang haholo | TEL-NM.12S-RFC | |
| N Sehokelo sa Male Angle bakeng sa thapo ea 1/2 '' flexible RF | TEL-NMA.12-RFC | |
| N Sehokelo sa Male Angle bakeng sa 1/2'' thapo ea RF e feto-fetohang haholo | TEL-NMA.12S-RFC | |
| Mofuta oa 4.3-10 | 4.3-10 Sehokelo sa mosali bakeng sa 1/2 '' thapo ea RF e tenyetsehang | TEL-4310F.12-RFC |
| 4.3-10 Sehokelo sa mosali bakeng sa 7/8 '' thapo ea RF e tenyetsehang | TEL-4310F.78-RFC | |
| 4.3-10 Sehokelo sa Lenaka le Le letona la Mosali bakeng sa 1/2'' thapo e feto-fetohang ea RF | TEL-4310FA.12-RFC | |
| 4.3-10 Sehokelo sa Lenaka le Le letona la Mosali bakeng sa 1/2'' Super flexible RF cable | TEL-4310FA.12S-RFC | |
| 4.3-10 Sehokedi sa monna bakeng sa 1/2 '' thapo ya RF e tenyetsehang | TEL-4310M.12-RFC | |
| 4.3-10 Sehokelo sa monna bakeng sa 7/8 '' thapo ea RF e tenyetsehang | TEL-4310M.78-RFC | |
| 4.3-10 Sehokelo sa Male Right Angle bakeng sa 1/2'' thapo e feto-fetohang ea RF | TEL-4310MA.12-RFC | |
| 4.3-10 Sehokelo sa Male Angle sa 1/2'' Super flexible RF cable | TEL-4310MA.12S-RFC |
Tse amanang
Mohlala:TEL-DINMA.12-RFC
Tlhaloso
Sehokelo sa DIN Male Right Angle bakeng sa thapo e feto-fetohang ea 1/2″
| Lintho tse bonahalang le Plating | |
| Khokahano ea bohareng | Brass / Silver Plating |
| Sesebelisoa sa motlakase | PTFE |
| 'Mele & Kantle Conductor | Brass / alloy e kentsoeng ka motsoako oa tri-alloy |
| Gasket | Rabara ea Silicon |
| Litšobotsi tsa Motlakase | |
| Litšobotsi Impedance | 50 ohm |
| Maqhubu a Range | DC ~ 3 GHz |
| Khanyetso ea Insulation | ≥10000MΩ |
| Matla a Dielectric | 4000 Vs |
| Bohanyetsi ba ho kopana le setsi | ≤0.4mΩ |
| Khanyetso ea ho kopana ka ntle | ≤1.0mΩ |
| Tahlehelo ea Kenyelletso | ≤0.1dB@3GHz |
| VSWR | ≤1.15@-3.0GHz |
| Boemo ba mocheso | -40 ~ 85 ℃ |
| PIM dBc(2×20W) | ≤-160 dBc(2×20W) |
| Ha e kenele metsi | IP67 |
Litaelo tsa ho kenya N kapa 7 / 16 kapa 4310 1 / 2 ″ cable e feto-fetohang haholo
Sebopeho sa sehokelo: ( Fig1 )
A. nate e ka pele
B. nate ea mokokotlo
C. gasket
Litekanyo tsa ho hlobola li tšoana le setšoantšo (setšoantšo sa 2), tlhokomelo e lokela ho lefshoa ha u ntse u hlobola:
1. Karolo ea ho qetela ea mokhanni ea ka hare e lokela ho chesoa.
2. Tlosa litšila tse kang sekhahla sa koporo le burr karolong e qetellang ea mohala.
Ho kopanya karolo ea ho tiisa: Sekoa karolo ea ho tiisa ka har'a mokhanni oa kantle oa mohala joalo ka ha ho bonts'itsoe setšoantšong (Fig3).
Ho bokella linate tse ka morao (setšoantšo sa 3).
Kopanya nate e ka pele le e ka morao ka ho phunya joalo ka ha ho bontšitsoe setšoantšong (Figs(5)
1. Pele u korola, tlotsa lera la mafura a tlotsang holim'a selikalikoe sa o.
2. Boloka nate e ka morao le thapo li sa sisinyehe, Sebeletsa holim'a 'mele oa khetla e ka morao. Hlakola 'mele oa khetla e ka morao u sebelisa sepane sa litšoene. Ho kopanya ho felile.
